Desain Layout Pipa Gas: Perbedaan Dead-Leg dan Looping System

Oleh: Senior Piping Design Engineer NodeMedic

Dalam dunia process engineering, musuh terbesar sistem perpipaan bukanlah kebocoran yang terlihat mata, melainkan Stagnasi.

Banyak drafter MEP atau kontraktor umum mendesain jalur gas hanya berdasarkan “jarak terpendek” untuk menghemat material. Mereka menarik garis lurus dari tabung ke meja lab, lalu membuat cabang-cabang mati di ujungnya. Hasilnya? Desain instalasi gas yang buruk, tekanan yang tidak stabil, dan kontaminasi partikel yang tak kunjung hilang.

Desain layout yang buruk akan merusak sistem gas sentral yang sudah mahal, mengubahnya menjadi sumber masalah operasional.

BACA JUGA: Panduan Lengkap Sistem Gas Sentral Laboratorium: A-Z Desain & Instalasi

Sebagai engineer yang fokus pada dinamika fluida, saya akan membedah dua konsep fundamental dalam distribusi gas: Masalah Dead-Leg dan Solusi Looping System.

Apa itu Dead-Leg? (Jalan Buntu yang Berbahaya)

Dead-Leg adalah istilah teknis untuk bagian pipa yang tidak memiliki sirkulasi aliran aktif (No flow / Stagnant Zone).

Secara visual, ini sering terjadi pada percabangan T (Tee) yang ditutup (capped), atau jalur pipa turun (drop) menuju valve yang terlalu panjang namun jarang digunakan.

Mengapa Dead-Leg Berbahaya?

1. Trapped Volume & Flushing Efficiency:
   Gas yang terjebak di area buntu sulit di-flush. Saat kita melakukan purging dengan Nitrogen kecepatan tinggi, aliran gas cenderung lurus (main stream) dan tidak cukup turbulensi untuk “menyapu” gas yang diam di dalam kantong dead-leg.
2. Partikel & Bakteri:
   Dalam kondisi aliran statis (Reynolds Number rendah), partikel mikroskopis akan mengendap karena gravitasi. Di industri farmasi, dead-leg adalah tempat favorit bakteri berkembang biak.
3. Korosi & Kelembapan:
   Uap air yang lolos ke sistem akan terkondensasi dan terakumulasi di area mati ini, memicu korosi internal.

Rumus Aturan Desain (L/D Rule)

Untuk meminimalisir risiko ini, standar internasional (seperti ASME BPE dan ISPE) menetapkan aturan ketat:

• Aturan Umum: Rasio L/D < 6. Artinya, panjang cabang (Length) tidak boleh lebih dari 6 kali diameter pipa (Diameter).
• High Purity / Bio-Pharma: Aturan lebih ketat, yakni L/D < 3.

Risiko dead-leg piping ini akan diperparah jika Anda menggunakan material pipa yang memiliki permukaan dalam kasar.

BACA JUGA: Tubing Gas Laboratorium: Mengapa Wajib Stainless Steel 316L (Bukan Tembaga)

Apa itu Looping System? (Sistem Cincin)

Kebalikan dari sistem konvensional yang linear, sistem looping pipa gas (Ring Main) didesain agar jalur utama (Header) membentuk lingkaran tertutup mengelilingi fasilitas, kembali ke arah Manifold.

Keunggulan Hidrolis Sistem Looping:

1. Stabilisasi Tekanan (Pressure Equalization):
   Dalam sistem loop, gas mengalir menuju titik penggunaan (Point of Use) dari dua arah sekaligus. Ini menjaga tekanan tetap stabil bahkan di titik terjauh sekalipun.
2. Velocity & Friction Loss:
   Karena aliran terbagi dua, kecepatan gas (velocity) di dalam pipa menjadi lebih rendah. Dalam rumus Darcy-Weisbach, penurunan tekanan (head loss) berbanding lurus dengan kuadrat kecepatan. Kecepatan rendah = Pressure Drop minimal.
3. Flow Kontinu:
   Gas selalu bersirkulasi. Meminimalisir area stagnan di jalur utama, menjaga kemurnian gas tetap homogen.

Sistem Looping sangat efektif mengatasi masalah tekanan drop yang sering membuat instrumen mati mendadak.

BACA JUGA: Penyebab Tekanan Gas Tidak Stabil (Fluctuating) pada Instrumen Lab

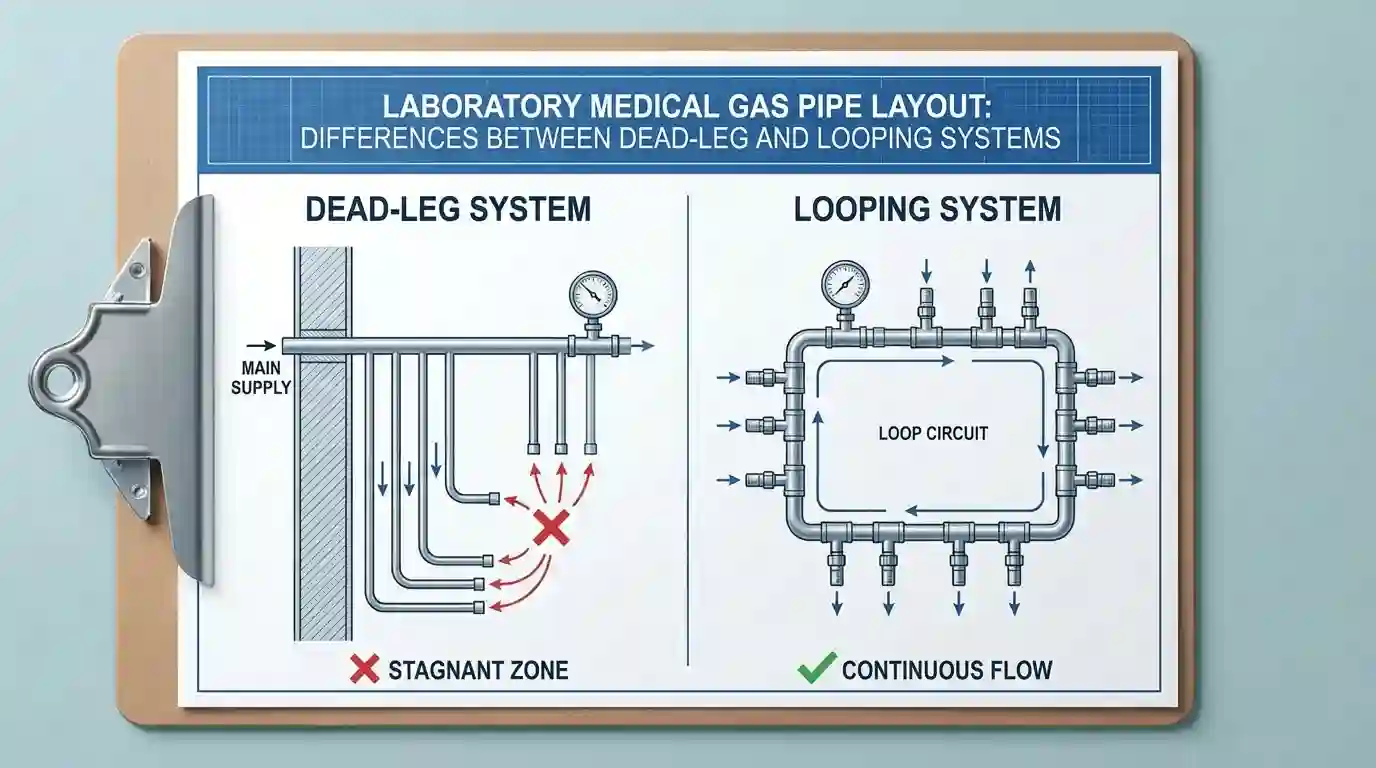

Perbandingan Desain: Branch vs Loop

Mana yang harus Anda pilih untuk distribusi gas sentral Anda?

Studi Kasus Implementasi

Sebagai Best Practice di NodeMedic, kami menerapkan pendekatan berikut:

Kasus A: Laboratorium Kecil / Workshop

• Desain: Branch System.
• Kondisi: Jarak manifold ke alat < 10 meter, jumlah alat sedikit.
• Alasan: Efisiensi biaya. Namun, kami memastikan ujung pipa tidak buntu (dilengkapi bleed valve) dan mematuhi aturan L/D < 6 pada setiap drop.

Kasus B: Laboratorium Riset Besar / Pabrik Farmasi

• Desain: Looping System.
• Kondisi: Area luas, puluhan instrumen sensitif (GC/ICP), pemakaian gas serentak.
• Alasan: Stabilitas tekanan adalah prioritas mutlak. Biaya ekstra pipa stainless steel tidak sebanding dengan risiko kegagalan instrumen akibat pressure drop.

Kesimpulan & Rekomendasi Engineering

Desain P&ID (Piping and Instrumentation Diagram) yang baik adalah investasi jangka panjang. Menghilangkan trapped volume adalah langkah preventif untuk mencegah masalah kualitas gas di masa depan.

Jangan biarkan kontraktor Anda hanya menarik garis lurus di AutoCAD tanpa memperhitungkan dinamika fluida.

Nodemedic menggunakan pendekatan simulasi untuk mendesain jalur gas yang paling efisien, minim pressure drop, dan bebas dari dead-leg berbahaya.
