Bedah Tuntas Anatomi Pneumatic Tube NodeMedic: Dari Teknologi Smart Blower hingga Spesifikasi Komponen Presisi

Oleh: Senior Product Engineer & Technical Writer NodeMedic

Dalam ekosistem rumah sakit modern, instalasi mekanikal seringkali menjadi medan pertempuran antara dua kepentingan: Efisiensi Biaya vs Kenyamanan Pelayanan.

Di satu sisi, Direktur Keuangan mengkhawatirkan Operational Expenditure (OPEX), terutama tagihan listrik yang membengkak akibat mesin yang beroperasi 24 jam. Di sisi lain, Direktur Medis dan Pelayanan menuntut ketenangan total; mereka tidak ingin suara dengung mesin atau desis angin mengganggu istirahat pasien di ruang rawat inap.

Sebagai Senior Product Engineer di NodeMedic, saya memahami dilema ini. Sistem Pneumatic Tube (PTS) bukan sekadar pipa plastik yang mengirim barang. Ini adalah sistem peredaran darah logistik rumah sakit. Jika jantungnya (Blower) boros dan berisik, seluruh kenyamanan gedung akan terganggu.

Oleh karena itu, NodeMedic tidak mengambil jalan pintas dengan menggunakan komponen industri standar. Kami merancang ekosistem Smart Hospital Hardware. Artikel ini akan membedah “jeroan” teknologi kami—mulai dari Smart Blower yang hemat energi hingga spesifikasi presisi setiap katup dan pipa yang kami pasang.

BACA JUGA : Panduan Lengkap Pneumatic Tube System: Solusi Logistik Rumah Sakit Modern & Efisiensi Biaya

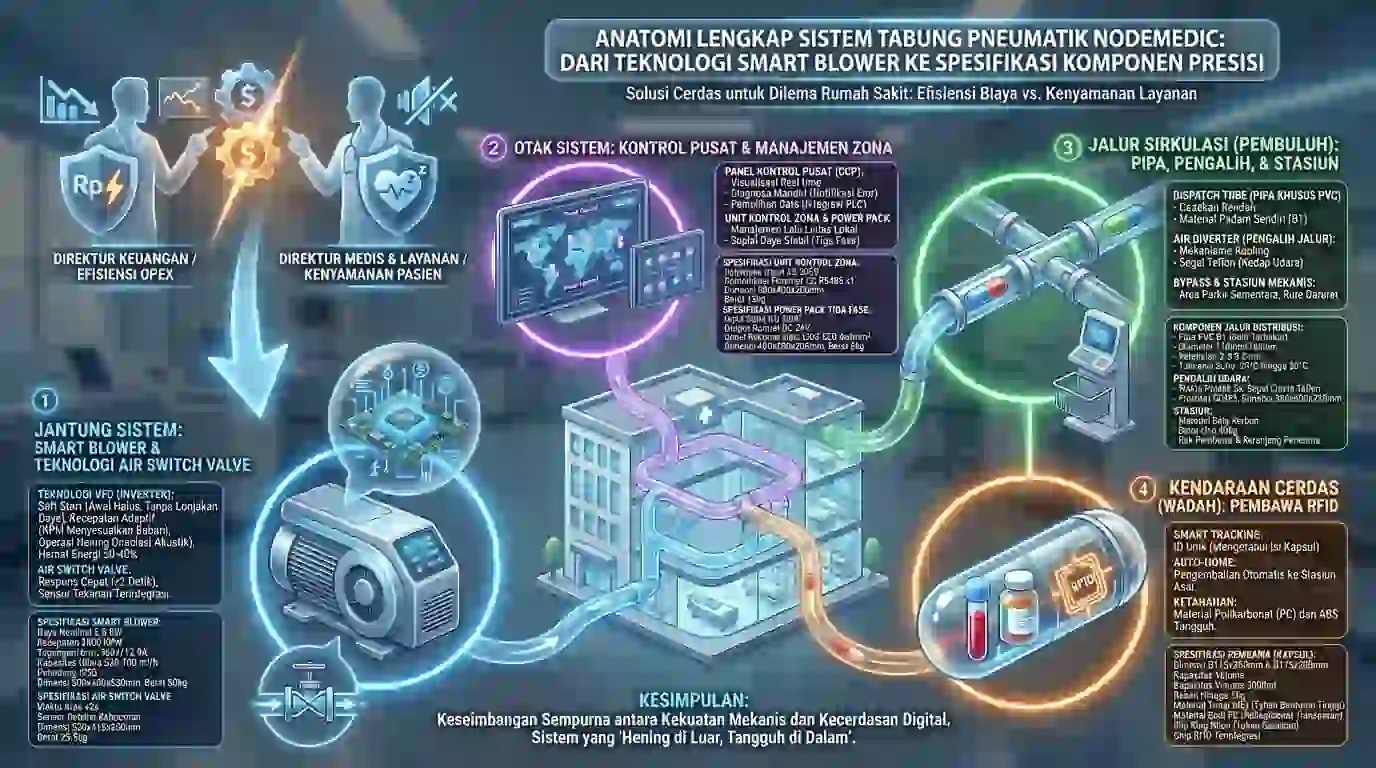

Visualisasi teknologi pneumatic tube.

Jantung Sistem (The Heart): Teknologi Smart Blower & Air Switch Valve

Masalah utama pada sistem PTS konvensional adalah penggunaan motor induksi dengan kontrol Direct Online (On/Off). Ibarat mobil, mesin ini hanya punya dua mode: injak gas pol atau mati total. Akibatnya, terjadi Inrush Current (lonjakan daya awal) yang tinggi setiap kali pengiriman dimulai, serta kebisingan konstan karena motor selalu berputar di RPM maksimal meskipun beban kiriman ringan.

Solusi NodeMedic: Variable Frequency Drive (VFD)

NodeMedic mengintegrasikan teknologi VFD (Inverter) pada sistem kontrol blower. Ini adalah “otak pintar” yang mengatur suplai listrik secara dinamis:

Secara teknis, teknologi ini memangkas konsumsi listrik hingga 30-40%.

Namun, efisiensi ini harus didukung oleh perangkat keras yang tangguh. Berikut adalah spesifikasi teknis dari “Jantung” sistem kami:

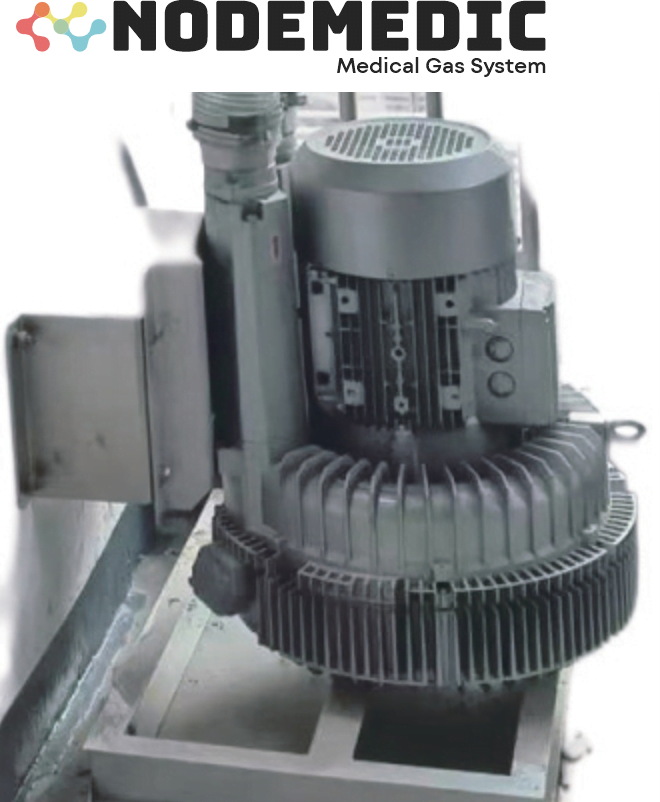

Spesifikasi Teknis: Smart Blower NodeMedic

Blower adalah penggerak utama yang menghasilkan tekanan (push) dan hisapan (pull). Unit ini dirancang dengan proteksi tinggi (IP55) untuk ketahanan jangka panjang.

Spesifikasi Teknis: Air Switch Valve (Katup Pengalih Udara)

Agar satu blower bisa melakukan dua fungsi (menghisap dan meniup), dibutuhkan Air Switch Valve. Perangkat ini harus mampu mengubah arah aliran udara dalam hitungan detik tanpa kemacetan.

Otak Sistem (The Brain): Central Control & Manajemen Zona

Sistem mekanis yang kuat tidak berguna tanpa sistem kontrol yang cerdas. NodeMedic membagi sistem kontrol menjadi dua lapisan: Pusat Komando dan Pengendali Zona Lokal.

1. Central Control Panel (CCP)

CCP adalah antarmuka utama bagi operator atau teknisi IPSRS. Panel ini menampilkan visualisasi seluruh jaringan pipa secara real-time.

2. Zone Control Unit & Power Pack

Untuk efisiensi kabel dan respon, sistem dibagi menjadi beberapa zona. Setiap zona dikendalikan oleh Zone Control Unit yang mengatur lalu lintas lokal (diverter, station, bypass) dan disuplai daya oleh Power Pack tiga fasa yang stabil.

Spesifikasi Teknis: Zone Control Unit

Unit ini adalah “polisi lalu lintas” lokal yang mengirim sinyal kapan katup harus membuka atau menutup.

Spesifikasi Teknis: Three Phase AC Power Pack

Unit distribusi daya yang memastikan suplai listrik stabil ke motor blower.

BACA JUGA : Efisiensi Energi: Mengapa Nodemedic SmarTube Hemat Listrik?

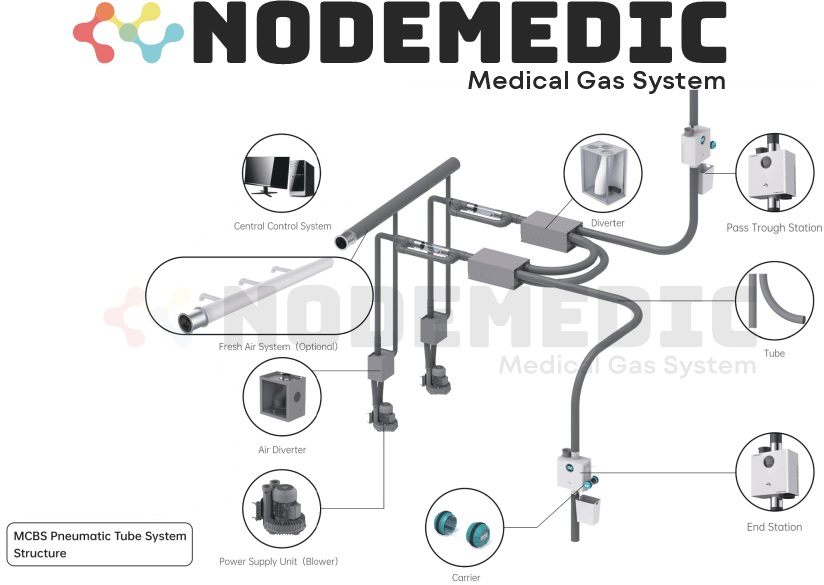

Sirkulasi Jalur (The Veins): Pipa, Diverter, & Station

Sama halnya dengan pembuluh darah, jalur distribusi harus licin, presisi, dan memiliki mekanisme percabangan yang lancar agar aliran tidak tersumbat.

1. Dispatch Tube (Pipa PVC Khusus)

Kami tidak menggunakan pipa PVC bangunan biasa. Pipa NodeMedic dirancang dengan toleransi gesekan rendah dan material yang sulit terbakar (self-extinguishing).

2. Air Diverter (Pemisah Jalur)

Ini adalah komponen vital untuk membelokkan kapsul ke tujuan yang benar. Menggunakan mekanisme coupling dengan segel Teflon untuk memastikan tidak ada kebocoran udara (air loss) saat perpindahan jalur.

3. Bypass Tube & Mechanical Station

Spesifikasi Teknis: Komponen Jalur Distribusi

BACA JUGA : Perencanaan Jalur Pipa Logistik RS: Menyeimbangkan Estetika Arsitektur vs Fungsi Teknis

Kendaraan Cerdas (The Vessel): Carrier dengan RFID

Komponen terakhir namun paling krusial adalah Carrier (Kapsul). Ini adalah wadah yang membawa sampel darah, obat, atau dokumen Anda.

NodeMedic menyematkan teknologi RFID (Radio Frequency Identification) pada setiap Carrier.

Spesifikasi Teknis: Carrier (Kapsul)

BACA JUGA : Fitur RFID Tracking: Jaminan Keamanan & Jejak Audit (Audit Trail) Spesimen Medis

Kesimpulan

Membangun sistem logistik rumah sakit bukan sekadar merangkai pipa. Ia membutuhkan keseimbangan antara kekuatan mekanis (Blower IP55, Pipa PVC B1) dan kecerdasan digital (VFD Inverter, RFID Tracking).

Dengan NodeMedic, Anda mendapatkan sistem yang “Hening di Luar, Tangguh di Dalam”. Spesifikasi di atas adalah jaminan kami bahwa setiap Rupiah investasi Anda dikonversi menjadi efisiensi operasional jangka panjang yang nyata.
