Standar Instalasi Gas Medis Ruang Operasi Modular (MOT) & Sistem Pembuangan (WAGD/AGSS)

Oleh: Senior MOT Specialist & K3RS Expert NodeMedic

Ruang Operasi Modular atau Modular Operating Theatre (MOT) kini menjadi standar emas bagi rumah sakit modern. Dengan dinding panel anti-bakteri, pintu hermetik, dan sistem tata udara laminar, MOT menjanjikan lingkungan yang steril bagi pasien.

Namun, sebagai Ahli K3RS, saya sering melihat satu kesalahan fatal dalam perencanaan MOT: Fokus berlebihan pada estetika interior, namun mengabaikan keselamatan sistem utilitas di baliknya.

Bahaya terbesar di ruang operasi seringkali tidak terlihat. Dokter Anestesi, Perawat Bedah, dan Penata Anestesi adalah kelompok yang paling berisiko terpapar polusi gas bius (seperti Nitrous Oxide atau Sevoflurane) dalam jangka panjang. Tanpa instalasi gas medis ruang operasi yang benar dan sistem pembuangan yang aktif, ruang bedah yang mewah sekalipun bisa menjadi “kamar gas” yang membahayakan kesehatan tenaga medisnya.

Artikel ini akan membedah standar teknis instalasi gas medis dalam ekosistem MOT, khususnya sistem pembuangan limbah gas anestesi.

BACA JUGA : Panduan Lengkap Sistem Instalasi Gas Medis: Regulasi, Komponen, dan Standar Keselamatan Instalasi

Komposisi Gas Wajib di Ruang Operasi

Berbeda dengan ruang rawat inap biasa, kamar bedah membutuhkan suplai gas yang lebih kompleks. Instalasi MOT wajib mengakomodasi “The Big 4” plus satu gas khusus:

1. Oksigen (O2): Untuk life support.
2. Nitrous Oxide (N2O): Gas analgesik/anestesi.
3. Medical Air (4 Bar): Udara tekan medis untuk pencampuran di ventilator.
4. Vacuum (Suction): Untuk menyedot cairan tubuh/darah saat pembedahan.
5. Instrument Air (7 Bar): Khusus Bedah Orthopedi/Saraf. Digunakan untuk menggerakkan bor tulang (surgical drill) atau gergaji pneumatik. Tekanannya lebih tinggi dari udara medis biasa.

Fokus Utama: Sistem WAGD / AGSS (ISO 7396-2)

Saat pasien dibius total (Anestesi Inhalasi), tidak semua gas bius diserap oleh tubuh pasien. Ada sisa gas buang (waste gas) yang dihembuskan kembali melalui mesin anestesi. Ke mana gas ini pergi?

Jika dibuang sembarangan ke ruangan, tim dokter akan menghirupnya. Paparan jangka panjang gas anestesi dapat menyebabkan pusing, mual, penurunan konsentrasi, hingga risiko gangguan reproduksi.

Di sinilah peran vital Sistem WAGD (Waste Anesthetic Gas Disposal) atau dalam standar internasional dikenal sebagai AGSS (Anaesthetic Gas Scavenging System).

Tipe Sistem: Aktif vs Pasif

• Active System (Wajib Standar ISO): Menggunakan pompa vakum/blower khusus (terpisah dari sentral vakum medis) yang secara aktif menyedot sisa gas dari mesin anestesi dan membuangnya ke luar gedung di area aman.
• Passive System: Hanya mengandalkan selang yang dibuang ke ventilasi atau jendela. Sistem ini SANGAT TIDAK DISARANKAN karena tidak efektif melawan tekanan udara balik.

Penerapan WAGD Aktif bukan opsi tambahan, tapi kewajiban standar AGSS ISO 7396-2 untuk menjamin keselamatan kerja dokter anestesi dan tim bedah.

BACA JUGA: Penerapan Standar SNI ISO 7396-1, ISO 7396-2, dan Standar Internasional

Integrasi dengan MOT: Pendant vs Wall

Dalam desain standar MOT ruang operasi, posisi outlet gas medis sangat menentukan efisiensi kerja.

Dahulu, outlet ditaruh di dinding. Akibatnya, selang-selang panjang menjuntai di lantai menuju mesin anestesi, menciptakan risiko tersandung (trip hazard).

Dalam sistem MOT modern, outlet gas tidak lagi di dinding, tapi turun dari plafon menggunakan Ceiling Pendant. Outlet WAGD/AGSS biasanya disatukan dalam Anesthesia Pendant agar koneksinya ke mesin anestesi sangat dekat, rapi, dan ergonomis.

BACA JUGA: Kelebihan Ceiling Pendant untuk Efisiensi Ruang Operasi

Protokol Keamanan: Safety Zone Valve

Di mana letak katup pemutus gas untuk ruang operasi? Ini adalah pertanyaan jebakan yang sering salah dijawab oleh kontraktor awam.

Zone Valve Box (Katup Darurat) dan Alarm Area WAJIB dipasang di area koridor semi-steril (di luar pintu OK), BUKAN di dalam ruang operasi.

Alasannya murni untuk mitigasi bencana. Jika terjadi kebakaran di dalam ruang operasi akibat korsleting alat bedah listrik (cauter) yang menyambar oksigen, tim medis harus mengevakuasi pasien keluar, lalu memutus aliran gas dari luar ruangan agar api tidak membesar.

Setiap kamar operasi wajib memiliki 1 Zone Valve dedikasi di luar pintu untuk isolasi darurat per kamar.

BACA JUGA: Fungsi Zone Valve Box (ZVB) untuk Keadaan Darurat & Maintenance

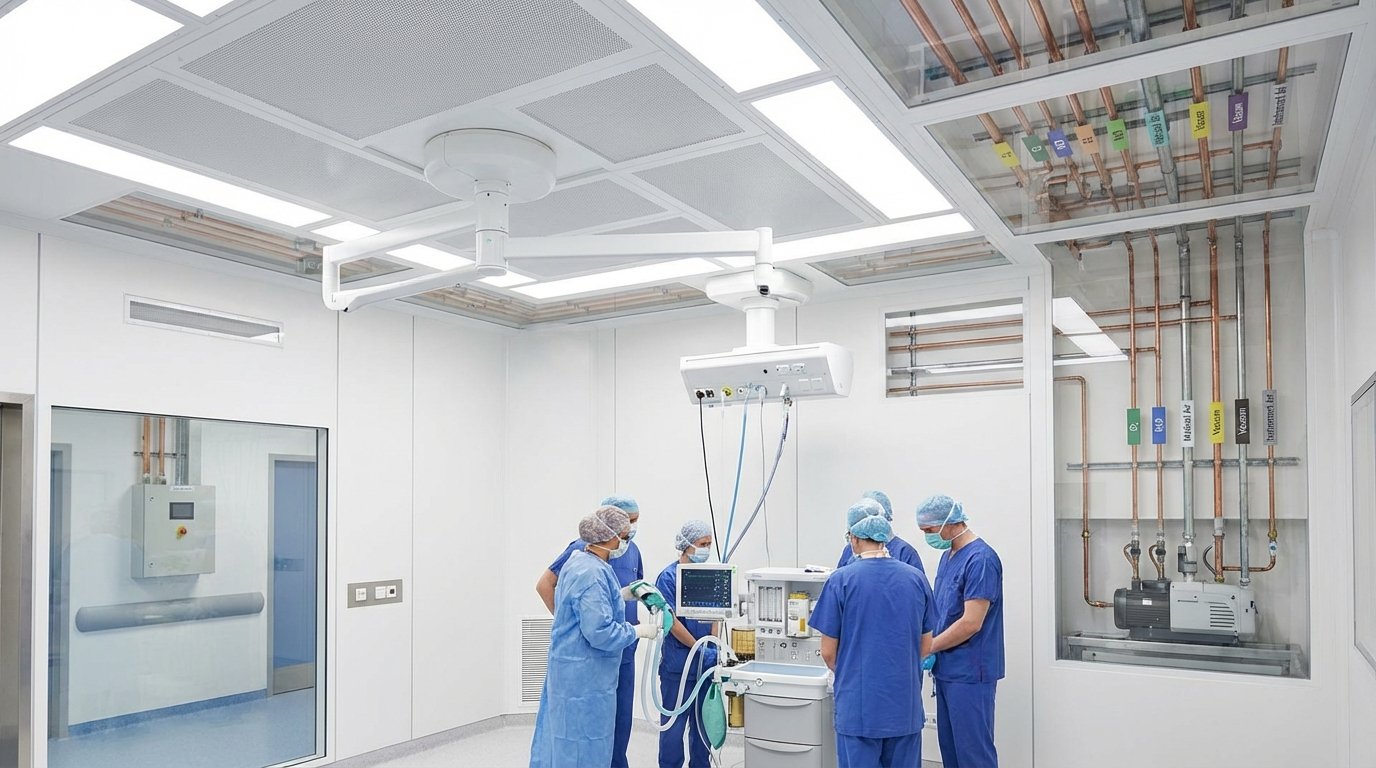

Instalasi Pipa di Plafon (Technical Detail)

Tantangan terbesar instalasi gas medis di proyek MOT adalah aksesibilitas. Plafon MOT biasanya menggunakan panel Gypsum/Metal Ceiling yang tertutup rapat (hermetic seal) dan sulit dibongkar pasang.

Oleh karena itu, instalasi pipa tembaga di atas plafon (interstitial space) harus memenuhi syarat ketat:

1. Zero Leakage: Uji tekan harus dilakukan berkali-kali sebelum plafon ditutup. Kebocoran sekecil apapun di atas plafon MOT adalah bencana karena sulit diperbaiki tanpa merusak sterilitas ruangan.
2. Labeling: Setiap jalur pipa harus diberi label arah aliran dan jenis gas yang jelas.
3. Support: Gantungan pipa harus kokoh dan berjarak rapat untuk mencegah getaran saat gas bertekanan tinggi (Instrument Air) mengalir.

Kesimpulan: K3RS Adalah Prioritas

Membangun Ruang Operasi Modular (MOT) dengan biaya miliaran rupiah akan percuma jika Dokter Anestesi Anda merasa tidak nyaman atau “mabuk” akibat kebocoran sisa gas bius.

Sistem WAGD/AGSS dan instalasi gas medis yang benar adalah investasi keselamatan yang tidak bisa ditawar.

Sedang merencanakan pembangunan MOT atau Renovasi Ruang OK?

Pastikan kontraktor Anda memahami standar ISO 7396-2. NodeMedic memiliki keahlian spesifik dalam integrasi gas medis untuk lingkungan Critical Care dan MOT.
