Retrofit Pneumatic Tube: Modernisasi RS Tua Tanpa Bongkar Total

Oleh: Senior Project Manager & Hospital Architect NodeMedic

Seringkali, saat saya mempresentasikan solusi otomatisasi logistik kepada jajaran direksi rumah sakit, saya melihat antusiasme dari Direktur Medis, namun kerutan di dahi Kepala IPSRS (Instalasi Pemeliharaan Sarana Rumah Sakit) dan Direktur Umum.

Kekhawatiran mereka biasanya berbunyi seperti ini:

“Ide bagus, Pak. Tapi gedung kami ini bangunan tahun 90-an. Plafonnya rendah, jalur kabelnya semrawut, dan betonnya keras sekali. Kalau dipasang pipa, apakah tidak harus membongkar seluruh operasional RS? Debunya bagaimana?”

Kekhawatiran ini sangat valid. Memasang teknologi baru di gedung lama (Brownfield Project) jauh lebih rumit daripada di gedung baru yang masih dalam tahap gambar (Greenfield Project).

Namun, “Gedung Tua” bukan berarti “Teknologi Kuno”.

Justru gedung lama dengan tata letak yang seringkali tidak efisien (paviliun terpisah jauh, koridor panjang) adalah kandidat yang paling membutuhkan percepatan logistik. NodeMedic memiliki divisi khusus untuk Proyek Retrofit. Kami memahami seni menyuntikkan teknologi modern ke dalam struktur bangunan lama tanpa melumpuhkan pelayanan medis.

Sistem ini fleksibel untuk segala jenis arsitektur gedung. Pelajari fleksibilitas sistem kami di panduan induk:

Panduan Lengkap Pneumatic Tube System: Solusi Logistik Rumah Sakit Modern

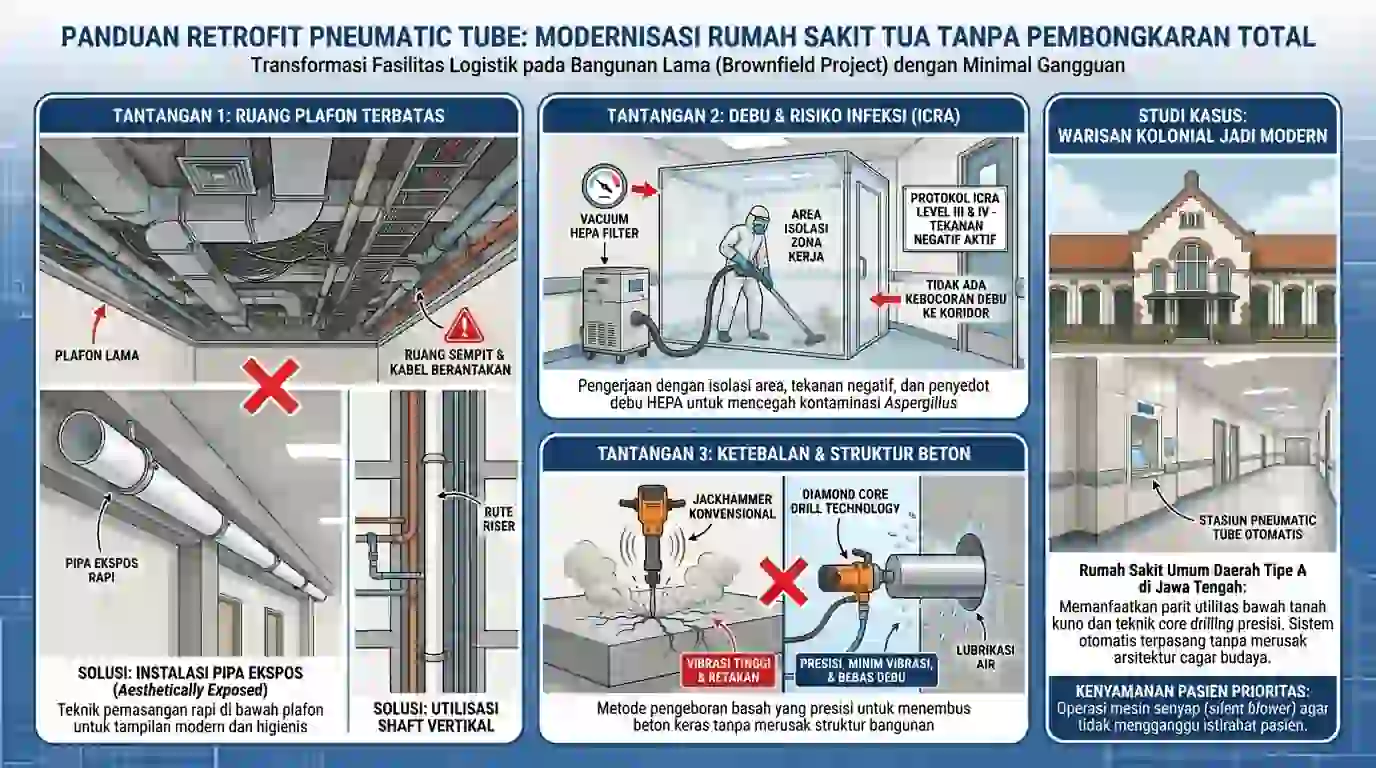

Tantangan 1: Keterbatasan Ruang Plafon (Ceiling Space)

Masalah klasik gedung lama adalah plenum (ruang antara plafon dan dak beton) yang sempit. Seringkali ruang ini sudah penuh sesak dengan ducting AC, pipa air, dan tray kabel listrik yang tumpang tindih selama puluhan tahun renovasi.

“Di mana lagi pipa pneumatic tube diameter 110mm atau 160mm mau ditaruh?”

Solusi NodeMedic: Teknik Exposed Piping & Pemanfaatan Shaft

Kami tidak memaksakan pipa masuk ke dalam plafon jika tidak memungkinkan.

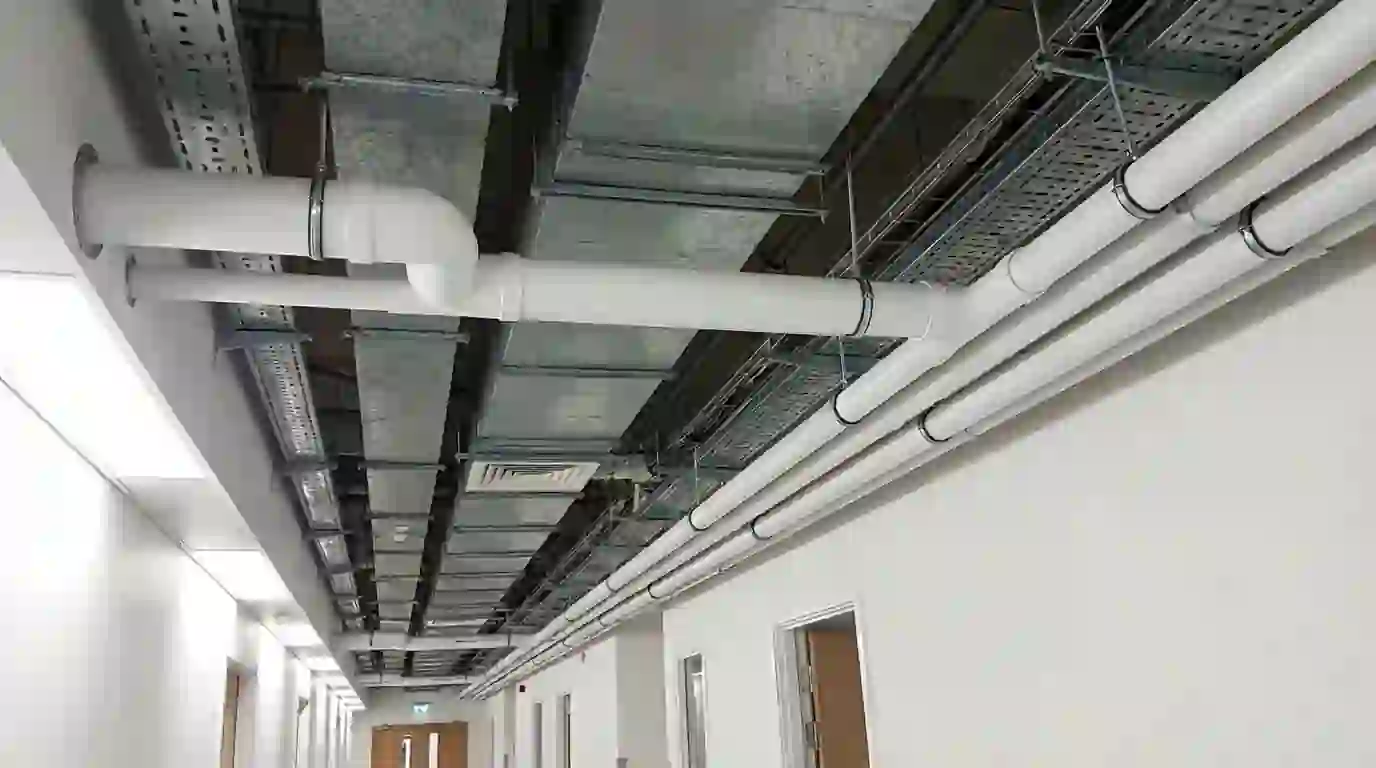

1. Exposed Piping (Pipa Ekspos Estetis): Kami menggunakan pipa PVC NodeMedic yang sleek dan bersih. Dengan clamp dan bracket yang didesain khusus, pipa dipasang rapi di bawah plafon koridor. Ini bukan hanya solusi teknis, tapi juga memberikan kesan Modern Industrial dan higienis (mudah dibersihkan dari debu).
2. Pemanfaatan Shaft Vertikal: Kami melakukan pemindaian (scanning) jalur shaft plumbing atau elektrikal yang sudah ada. Seringkali ada celah vertikal yang bisa kita manfaatkan untuk jalur pipa antar-lantai (riser), sehingga meminimalisir pembobokan lantai.

Tantangan 2: Debu & Risiko Infeksi (ICRA)

Rumah sakit tidak boleh berdebu. Titik.

Debu konstruksi mengandung spora jamur (Aspergillus) yang bisa mematikan bagi pasien immunocompromised di ICU atau ruang onkologi. Ini adalah mimpi buruk bagi Komite PPI (Pencegahan Pengendalian Infeksi).

Solusi NodeMedic: Protokol ICRA Level III & IV

Tim instalasi kami bekerja berdasarkan standar ICRA (Infection Control Risk Assessment). Kami tidak datang membawa palu godam sembarangan.

1. Isolasi Area (Containment): Sebelum bekerja, area koridor selebar 2 meter akan ditutup dengan partisi plastik kedap udara (zip-wall).
2. Negative Pressure: Di dalam area isolasi, kami menggunakan HEPA Filtered Vacuum untuk menyedot debu langsung dari sumbernya. Udara di area kerja tidak akan bocor keluar ke koridor pasien.
3. Low Traffic Work: Untuk area kritis (seperti depan IGD atau ICU), tim kami bekerja pada jam “hantu” (pukul 22.00 – 05.00 pagi) saat lalu lintas pasien minimal, dan area sudah bersih total sebelum jam 06.00 pagi.

KENYAMANAN PASIEN ADALAH PRIORITAS:

Selain instalasi yang rapi, kami juga menjamin mesin beroperasi senyap agar tidak mengganggu pasien pasca-renovasi. Pelajari teknologi peredam suara kami di sini

Bedah Teknologi Smart Blower NodeMedic: Solusi Hemat Listrik & Senyap untuk RS Modern

Tantangan 3: Ketebalan Beton & Struktur

Gedung lama seringkali dibangun dengan mutu beton yang sangat keras (K-300 ke atas) dan ketebalan plat lantai yang masif. Menggunakan alat bobok konvensional (Jackhammer) akan menimbulkan getaran hebat yang bisa meretakkan keramik di lantai lain, mengganggu kalibrasi alat MRI/CT-Scan, dan menimbulkan kebisingan luar biasa.

Solusi NodeMedic: Teknologi Diamond Core Drill

Kami meninggalkan cara barbar. Kami menggunakan metode Diamond Core Drill (Bor Inti Berlian).

• Presisi: Alat ini memotong beton membuat lubang bulat sempurna seukuran pipa, bukan lubang hancur yang perlu ditambal.
• Minim Getaran: Karena sistemnya menggerus (rotasi) bukan memukul (impak), tidak ada getaran yang merambat ke struktur gedung.
• Basah & Tanpa Debu: Metode ini menggunakan air sebagai pelumas, sehingga debu beton langsung terikat air dan tidak beterbangan.

Studi Kasus: Transformasi RS Warisan Kolonial menjadi Modern

Salah satu proyek kebanggaan kami adalah instalasi di sebuah RSUD Tipe A di Jawa Tengah yang sebagian gedungnya adalah cagar budaya peninggalan Belanda.

• Tantangan: Dinding tebal 40cm, larangan mengubah fasad bangunan, dan plafon tinggi 4 meter.
• Eksekusi: Kami menggunakan jalur parit service bawah tanah kuno (yang sudah tidak dipakai) untuk jalur horizontal antar paviliun, dan menggunakan teknik Core Drill presisi untuk menembus dinding tebal tanpa merusak ornamen.
• Hasil: RS tersebut kini memiliki sistem pengiriman lab otomatis tanpa ada satu pun pipa yang merusak pemandangan arsitektur kolonialnya.

Kesimpulan

Bapak/Ibu Kepala IPSRS dan Direksi,

Jangan biarkan usia gedung menjadi penghalang kemajuan pelayanan medis Anda. Tidak ada gedung yang “terlalu tua” untuk menjadi canggih.

Kuncinya ada pada pemilihan mitra kontraktor. Anda tidak butuh sekadar tukang pasang pipa. Anda butuh Mitra Engineering yang mengerti struktur sipil, paham standar ICRA, dan menghormati operasional medis yang sedang berjalan.

NodeMedic siap melakukan survei lokasi untuk membuktikan bahwa gedung Anda bisa dimodernisasi.
